TK-1000型 烟气在线监测设备的烟气采样仪是什么样的？

TK-1000型 烟气在线监测设备的烟气采样仪是什么样的？

1、用途

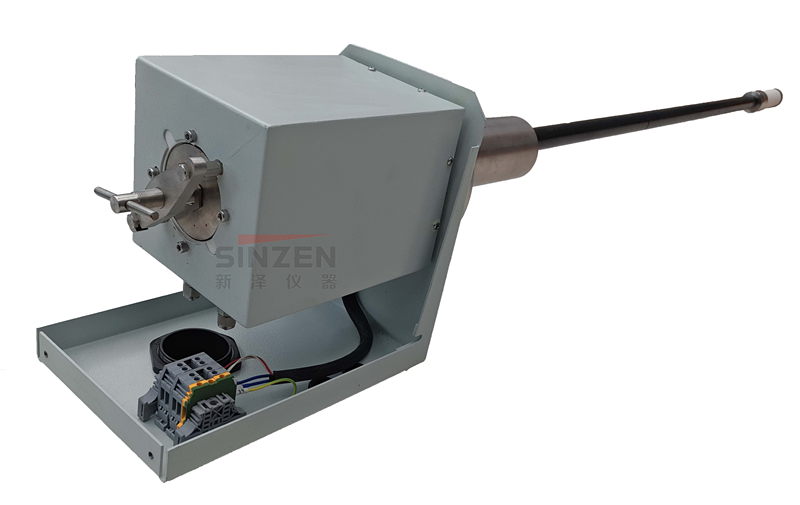

烟气在线监测设备专用的气体取样器（烟气取样器）装置具有电加热伴热功能，能自行加热并实施温控的采样装置。该装置适用于燃烧过程后气样的连续采集。典型的用于烟道、烟囱、管道生产过程等含尘、水较高的样气采集。气体取样器腔体采用306不锈钢材料制作，采样管镀特氟龙材料，是抗腐蚀耐高温的产品。适用于普通锅炉烟囱/垃圾焚烧/电石炉/冶金/焦化等项目。

2、使用条件

2.1供电电源

① 在线电压：220VAC/50HZ;

② 负载：350W

2.2 取样条件

① 样气温度≤250℃

② 样气压力:-1000—2000pa

③ 含尘量≤100g/m3

2.3环境条件：-10—55℃

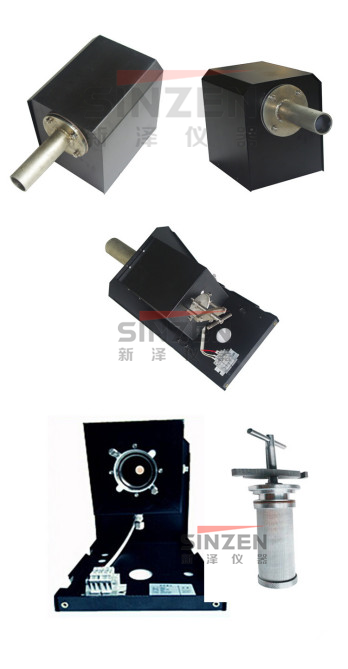

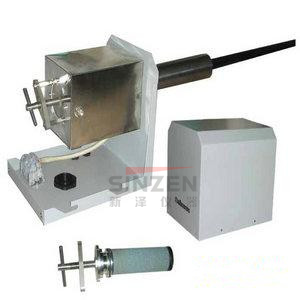

系统结构：装置由采样管、主控体、加热等温体、粒子过滤器、安装法兰套筒、防护罩、温控器部件等组成。

主要特点：① 该装置与样品气接触的部分全部采用不锈钢材料加工制成，高温条件下抗腐蚀能力很强。防护罩壳体也采用不锈钢制造。因而该装置完全可以胜任野外工作环境。② 在设计上将温控器与机柜一体化设计，结构紧凑，操作方便。

工作原理：在烟气在线监测系统中的气体传动装置抽气泵的作用下，被测样品气由插入样品管壁内的采样管进入装置的腔体,经粉尘过滤器流向样品气输出口。取样过程中样气的温度始终处于较高的状态，（温控器最高温控设定值为200℃）使样品气中的水不至于发生冷凝，从而明显地改善了过滤器的工作条件。装置中的温度控制器的设定取决于样品气中的含水量，换句话说，取决于样品气中水气的露点值，为确保在此过程中不发生冷凝，设置的温控值，应比其露点值高出20~30℃。装置中除样品进出口外，还设有反吹/校准口。其中反吹：（清扫）是指用清洁的压缩空气，吹扫附在筒形过滤器外表面的浮尘，将其吹扫回烟道内。校准在此是指系统校准（烟气在线监测系统全程校准不同于烟气分析仪器的校准，烟气在线监测系统全程校准的目的一般地说可以确定系统的采样速率，并且由气路确定或修正系统测量误差等。）
