VOC在线监测系统色谱仪工作原理

色谱仪工作原理

S7060 型色谱仪内部采用集成化、模块化的设计方式，模块间分布紧凑。这些模块包括气路及气路控制模块、柱箱及柱箱控制模块、阀箱及阀箱控制模块、检测器及检测器控制模块、电路模块和工控机模块等。采用全过程高温伴热的解决方案，定量环定量，色谱柱分离，氢火焰离子化检测器检测，分析仪能够使用本仪器同时分析甲烷/非甲烷总烃/总烃/苯/甲苯/二甲苯。   甲烷、总烃、非甲烷总烃、苯系物流路检测流程主要包括采样、注样和分析、反吹几个步骤。

在线气相色谱仪外观图

• 采样

本仪器内置两种采样模式，分别用于固定污染源废气和仪器校准，两种模式均采用定量环进行定体积采样，采样结束后均与大气压力平衡。测量固定污染源废气时，仪器以高温泵作为采样动力冲洗定量环并进行定体积采集。仪器进行零气或标气校准时，采用正压标气或零气冲洗定量环并进行定体积采样。

• 注样和分析

两个十通阀通过气缸驱动从一个状态切换到另外一个状态，将载气引入定量环回路上。载气流过定量环，将样品分别注入色谱柱内进行分离（图7.1），分离后的气体成份进入氢火焰离子检测器分析浓度（图7.2）。

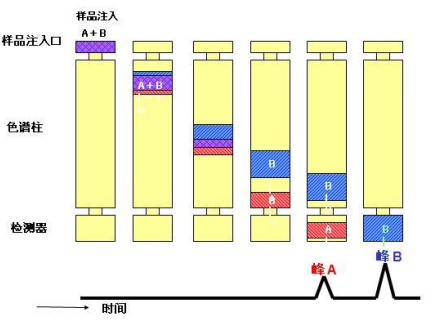

图1 色谱柱分离气体示意图

图2 氢火焰离子化检测器及测量原理

• 反吹

当色谱峰完成后，两个十通阀从Inject状态切换到Load状态。此时，样气流路被转接到采样系统，而流经色谱柱的载气的方向相比于Inject状态已反转，随着色谱柱载气方向转换后样气被反吹出色谱柱，不被FID检测，且不影响下一次的分析检测。
