固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范

    2000年以后我国火电力行业新建机组如雨后春笋般不断建设，伴随而来的是环保设施同时跟进，国家对新建项日的环保设施实行三同时政策，这就促使烟气在线监测系统得到前所未有的长足发展国家为规范烟气在线监测这个行业制定两个标准。分别是国家环保总局发布的HJ/T76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法》和HJ/T75-2007《固定污染源烟气排放连续监测技术规范》，对烟气在线监测系统的相关技术包括系统的安装运行、测定原理方法、校准、校验、验收等内容作较为全面的要求和规定。（2018年3月1日更新标准为HJ75-2017《固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范》、HJ76-2017《固定污染源烟气（SO2、NOX、颗粒物）排放连续监测系统技术要求及检测方法》）烟气排放连续监测系统(CEMS)的使用很有必要，在环境治理和环境保护的过程中，能源的合理利用以及绿色能源的推进和使用将会成为重点的项目，而对当前环境污染和大气污染的治理和监督监测仍旧是不能放松的。

    山东新泽仪器有限公司研发的TK-1000型烟气排放连续监测系统，采用先进的DOAS紫外差分吸收光谱技术+抽取冷干法+激光后散射粉尘仪，能够测量SO2、NOx、O2、温度、压力、流速、颗粒物、湿度等多项参数，通过数采仪（或动态管控仪）上传至环保局网站。系统设备放置在监测站房内，操作和维护方便。整套系统结构简单，模块化设计，稳定性强，运行成本低。针对防爆区使用设备，我司可选配防爆型产品，满足用户的防爆需求。

    烟气在线系统主要具有以下技术优势：

    1)可靠性高

    Ø标准化、模块化设计，组成简单可靠；

    Ø烟气取样用自动闭环射流控制，减少泵、阀等运动部件数量，提高可靠性；

    Ø气体分析仪采用紫外脉冲氙灯光源，寿命长；

    Ø系统配置氮氧化物转化炉符合HJ75-2017标准；

    Ø全套系统仪表均为自研，系统集成度高，无缝连接。

    Ø温压流监测仪采用一体化机柜，高精密微差压变送器（检测下限低），自动调零，自动反吹，反吹保护，数据上传与显示等功能；

    2)维护方便、维护成本低

    Ø平台安装孔位优化减少到4个，安装布线简洁，维护方便；

    Ø系统在校准状态，标气用量大大降低，有效降低维护周期和使用维护成本；

    Ø内置自动故障诊断模块，可将设备故障准确定位到可更换模块，大大降低运维人员故障诊断失误概率，使系统维护变得简单方便。

    Ø智能化设计，自动调零，可定期自动抽空气进行调零。量程超限报警，湿度报警，采样探头温度异常报警、冷凝器温度异常报警、加热温度异常报警、故障报警；

    3)维测量精度高，满足监测要求

    Ø基于紫外差分技术(DOAS)，创新的多参数联合估计和干扰抵消算法，实现了宽温度范围内极低零点漂移和量程漂移，SO2、NO最低检出限低至0.05mg/m3；

    Ø全空间耦合光路，解决了紫外光纤老化问题；光透过率不受老化、温度、震动变化的影响，提高工作稳定性；

    Ø颗粒物浓度分析仪采用光散射原理，检测灵敏度高、响应速度快、内置自校正功能、测量准确、稳定性好。

    Ø采用PLC控制，自动化程度高，液晶屏显示系统流路，采集系统的详细状态信息，可作为数据有效性审核的最有利资源；

    Ø二级冷凝快速除水、降温，减少气、水接触时间，降低SO2损耗，采样探头运用多级粉尘过滤技术与定时反吹相结合，有效解决探头易堵塞的难题，适应高尘、高湿、高温、高腐蚀性等最恶劣环境；

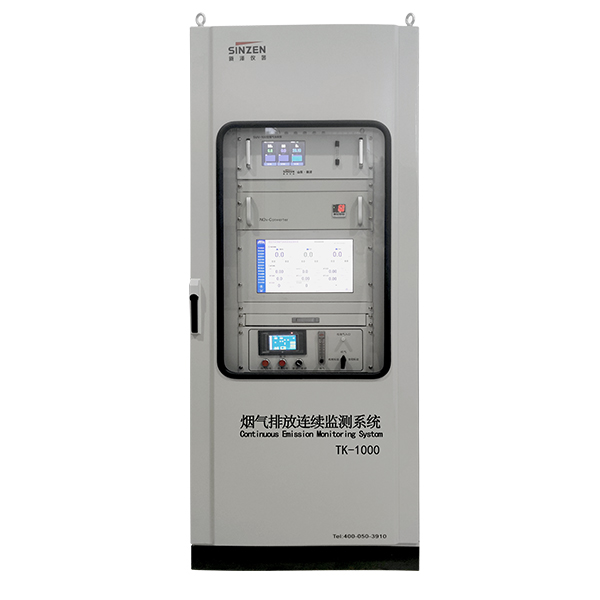

图一：烟气在线监测系统
