TK-1000型CEMS烟气在线监测系统校准步骤及烟气分析仪标校方法

近几年,在环保监测力度加大的情况下，许多行业及厂商对锅炉污染物连续排放口安装了（CEMS）烟气排放连续监测系统。烟气在线监测系统采用抽取冷凝采样、皮托管烟气流速测量、后散射烟尘浓度测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。
主要由以下几个子系统组成：
1、气态污染物连续监测子系统多组分气体分析仪（SO₂、NO_X、CO、CO2、HCL、HF、NH3）；
2、烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统；
3、固态颗粒物连续监测子系统，采用激光后散射单点监测；
4、数据处理与远程通讯系统。
标准七组分CEMS烟气在线监测系统测量SO2、NOx、O2、温度、压力、流速、粉尘。
注：有些地区还要求监测湿度！
CEMS安装调试完成后，一般都对现场维护人员进行原理、气路、电路及校准（标校）的培训。但往往别管烟气在线监测系统厂家技术人员讲解的有多么的详细，受培训人员也会感到云里雾里的。对系统校准容不得模棱两可，需按条理谨慎操作，在此我就SO2、NOx、O2的零点和量程的校准步骤以图片的形式给大家编辑一下，希望能帮到您。
一、界面、标气

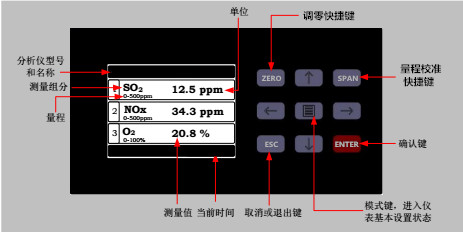

1.1本系统采用液晶显示屏和薄膜按键，界面如下：

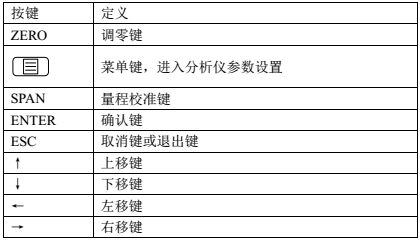

1.2按键定义如下：


1.3零点气


1.4量程气


二、校准前量程气浓度设置
2.1主界面下，按  ，进入系统菜单，进入如下菜单：


2.2选择 校准设置 ，按ETNER进入如下菜单：

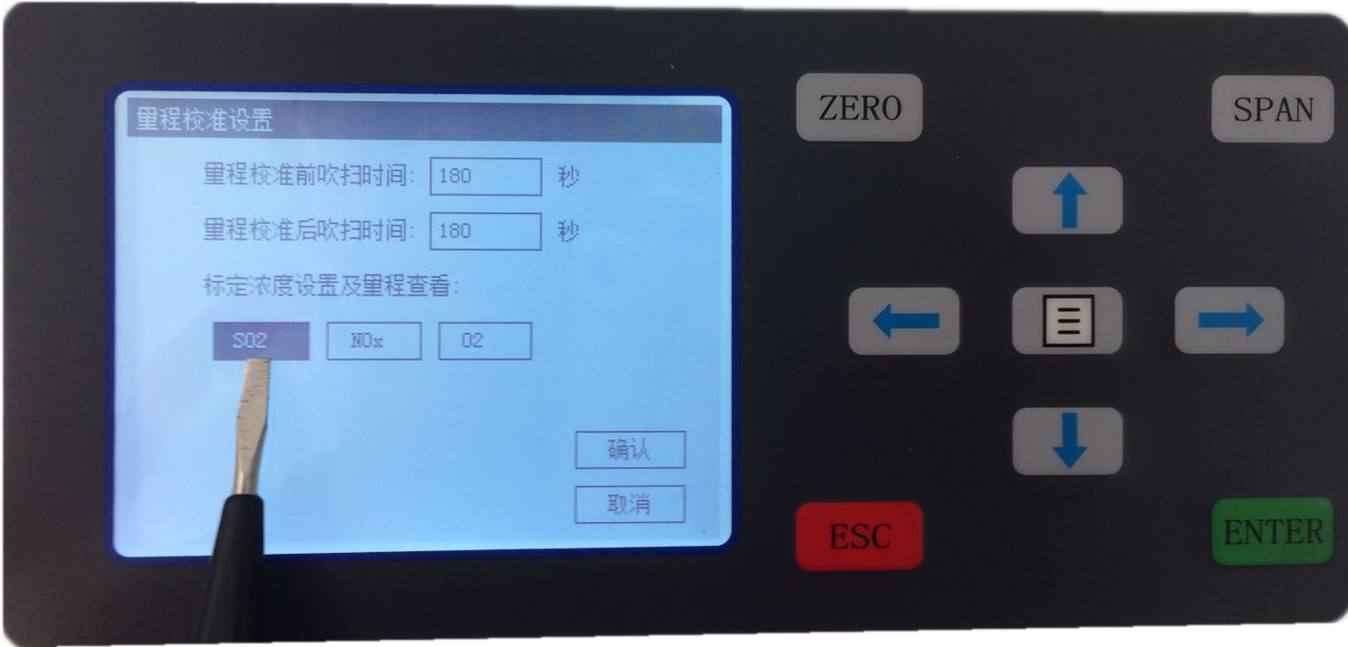

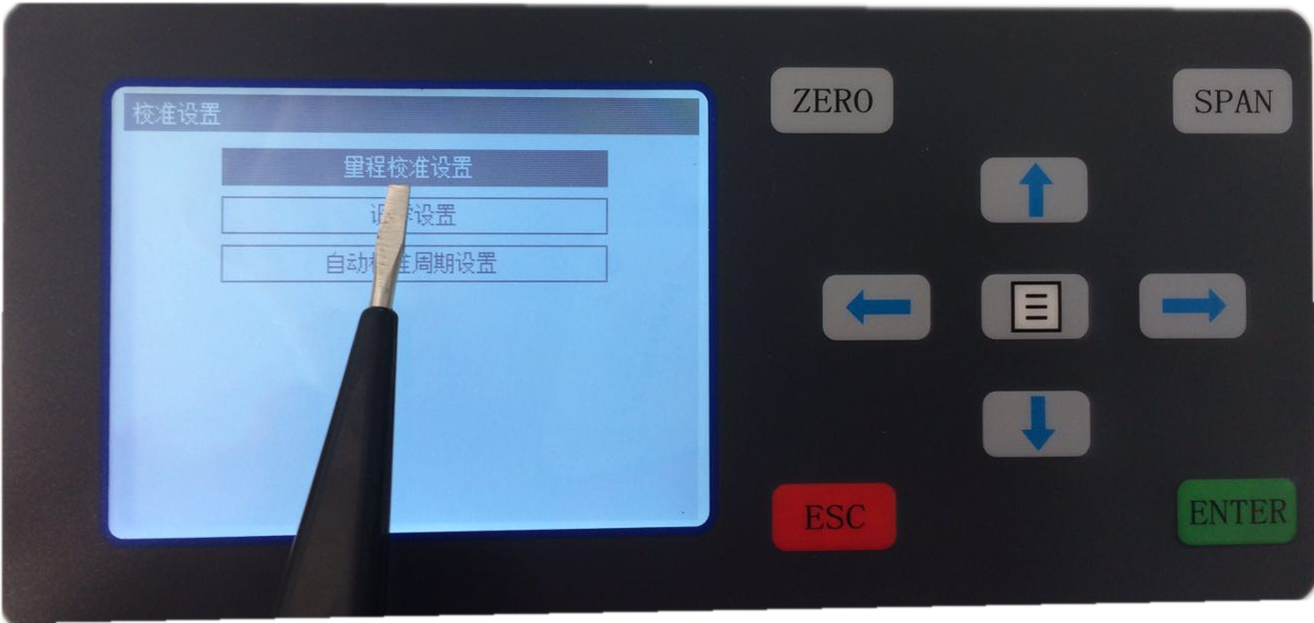

2.3选择 量程校准设置 ，按ETNER，进入：

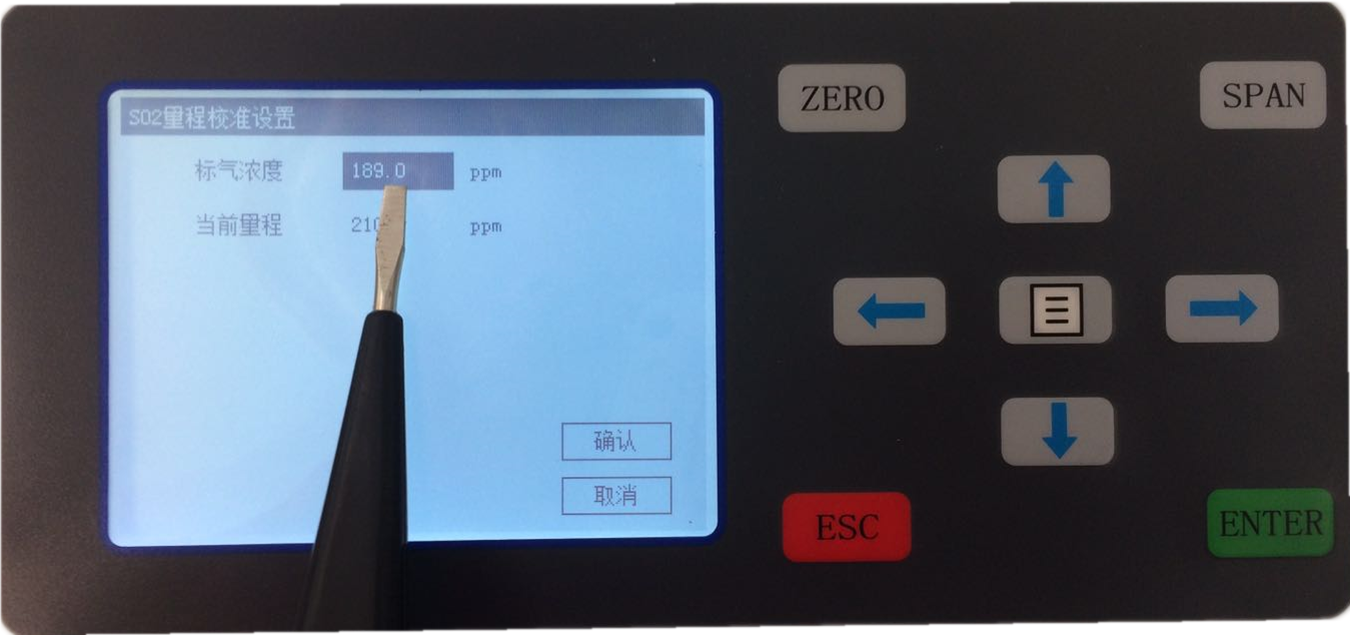

2.4选择 SO2 ，按ETNER，进入，按照实际标准气输入SO2标气浓度值：


2.5 SO2标气浓度值设置完成，按ESC返回上一级后，选择NOx：

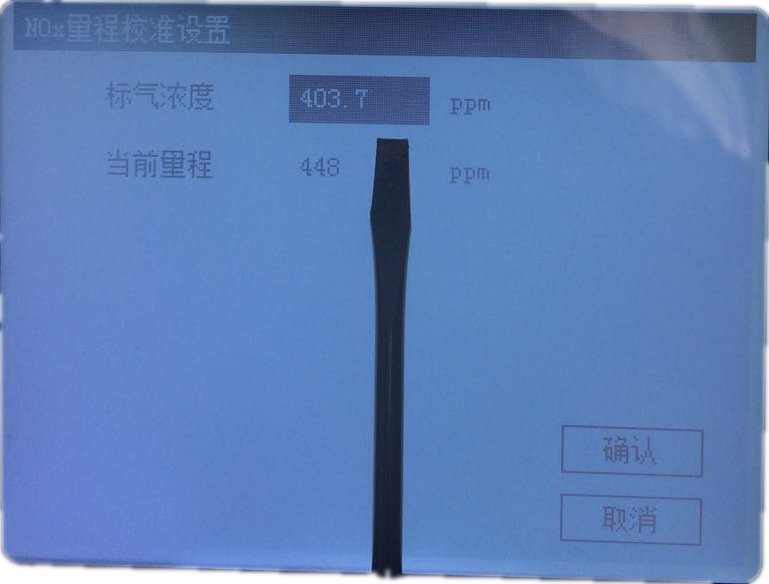

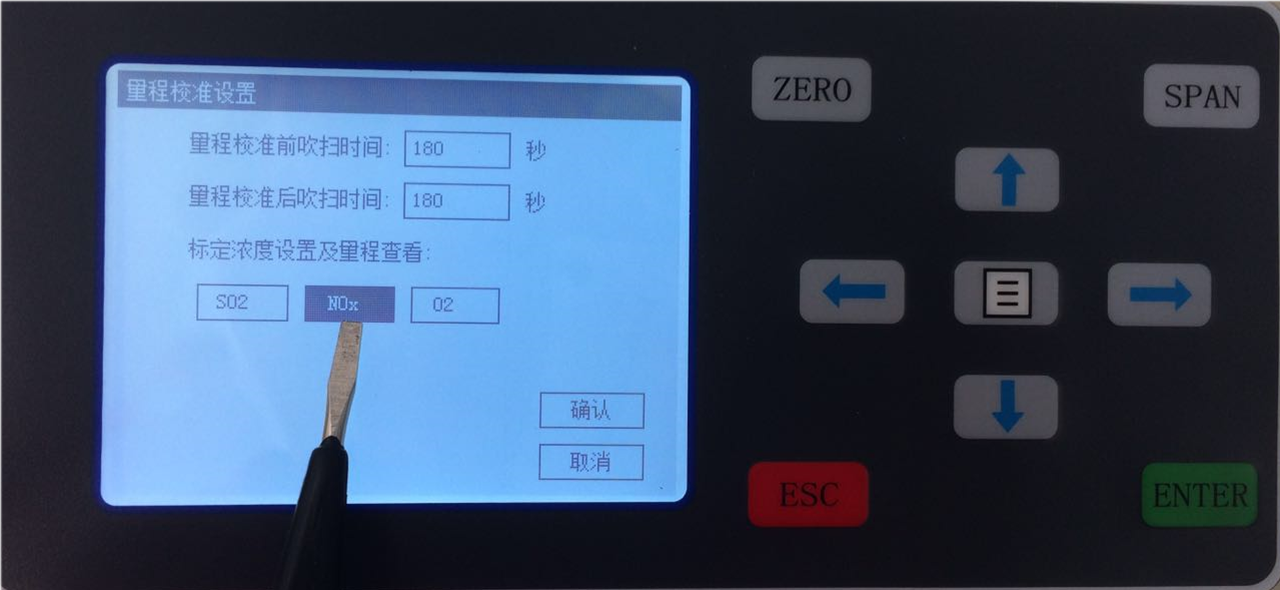

2.6按ETNER，按照实际标准气输入NOx标气浓度值进入：


2.7根据标准气浓度把SO2和NOx浓度值输入进去后就完成了，一整瓶标准气用完之前不需要更改以上设置。一般烟气在线监测系统的烟气分析仪02因子量程为0~25%，标气浓度设置在20.6%，以后不需要更改。

三、校准前调零设置

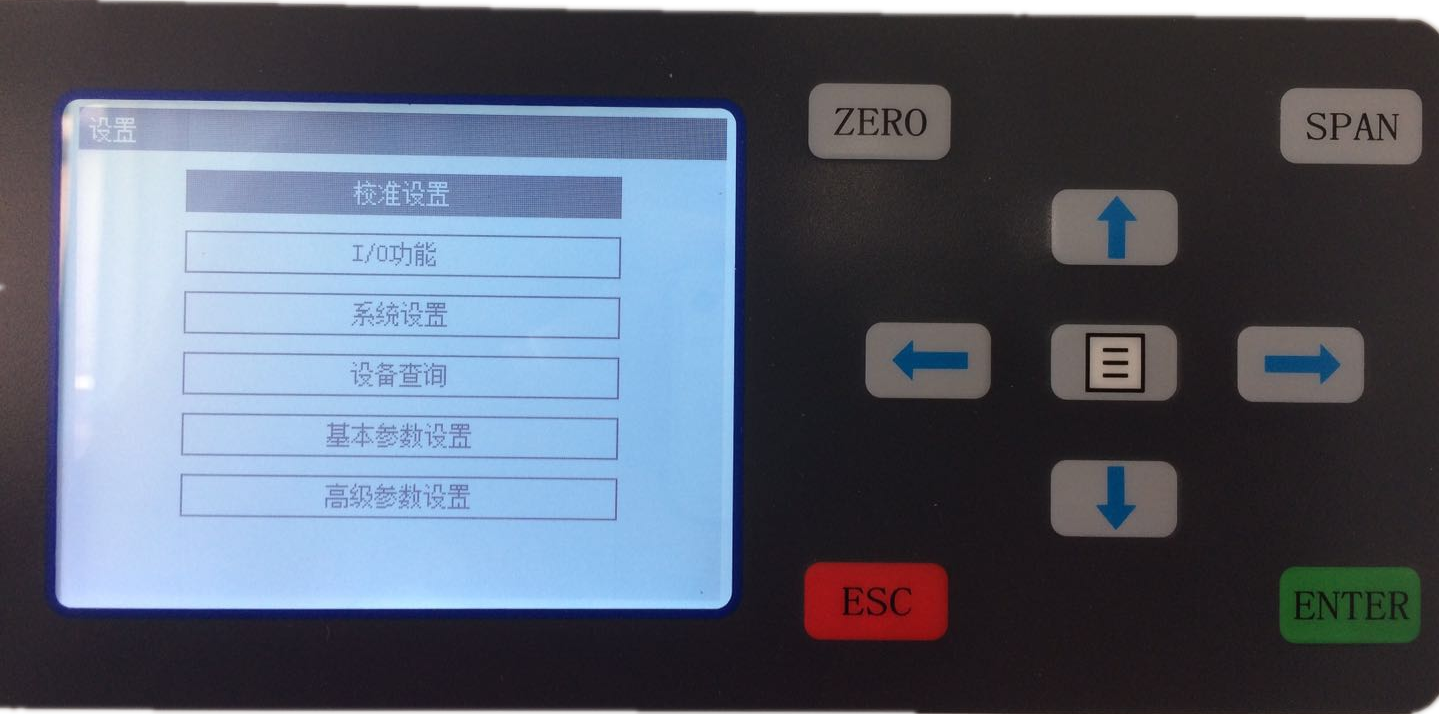

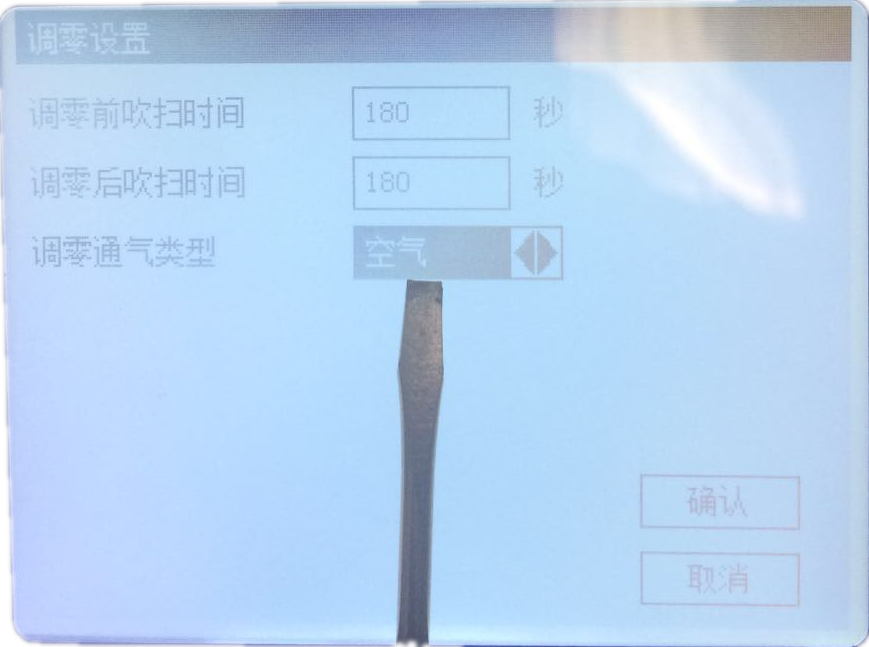

3.1按ESC返回校准设置菜单，选择调零设置，进入以下：

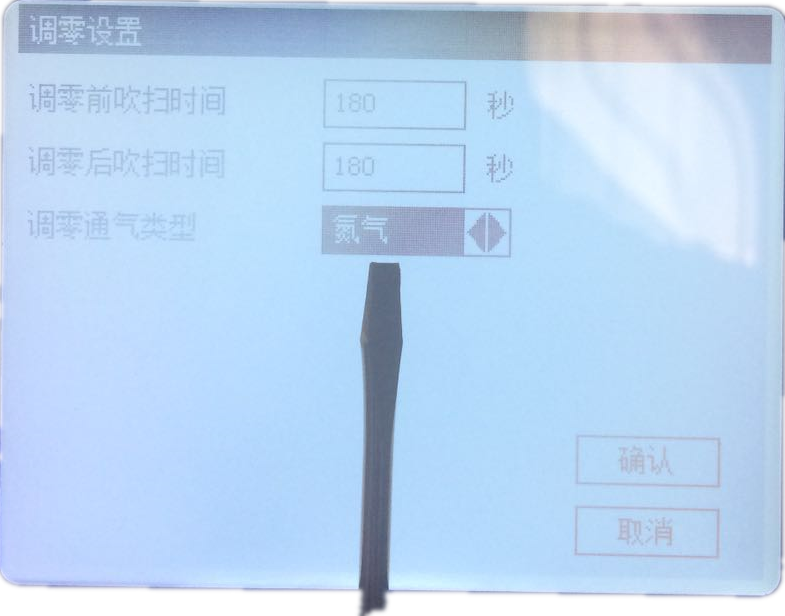

3.2按左移键或右移键选择氮气，按确定。

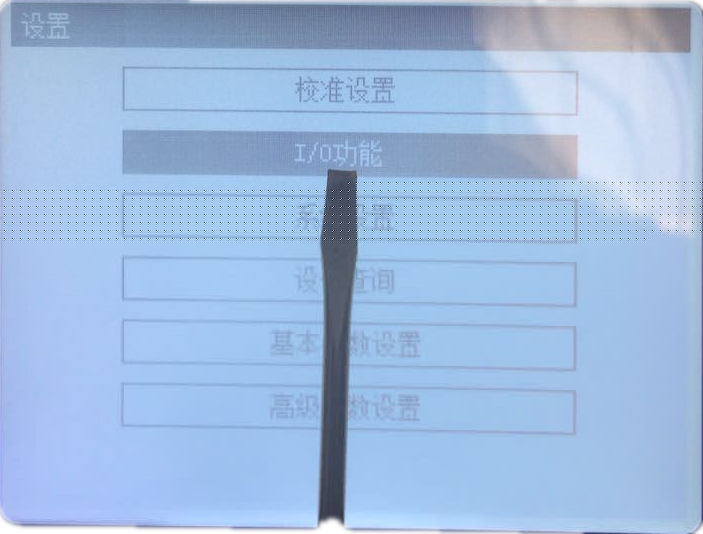

3.3按ESC返回，选择I/O功能。

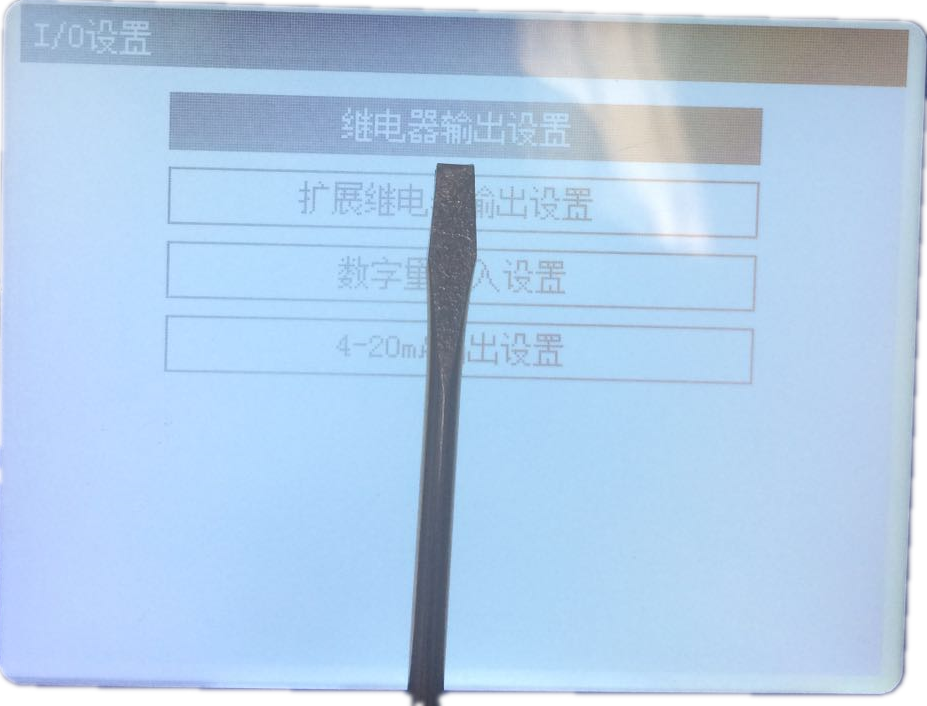

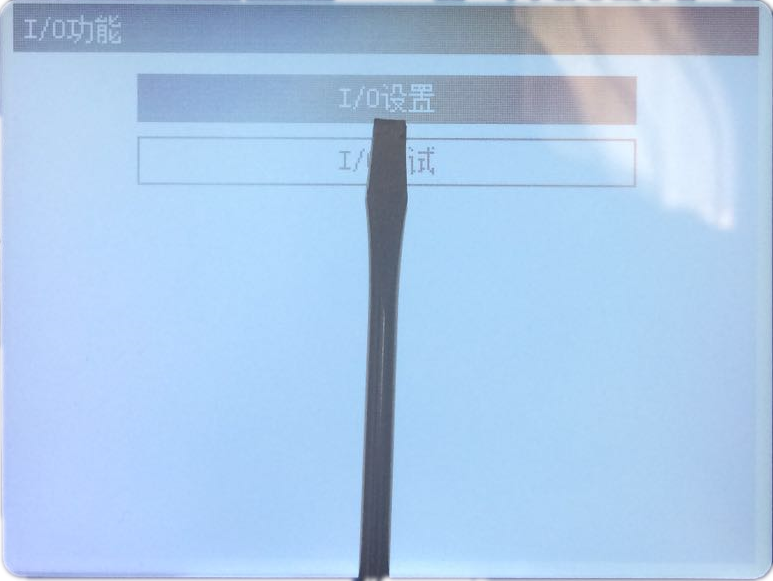

3.4再选择I/O设置。


3.5再选择继电器输出设置。


3.6选择继电器8。

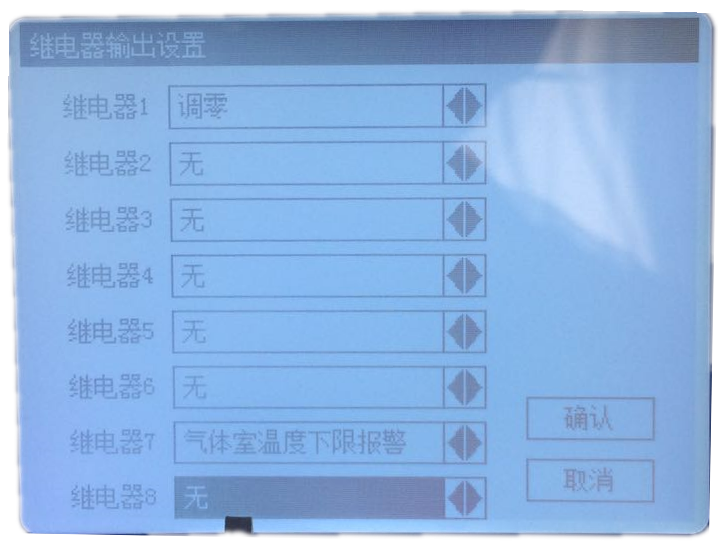

3.7把继电器8的调零改成无。

设置完成，咱们就开始操作校准工作吧！

四、校准
4.1零点校准（调零）

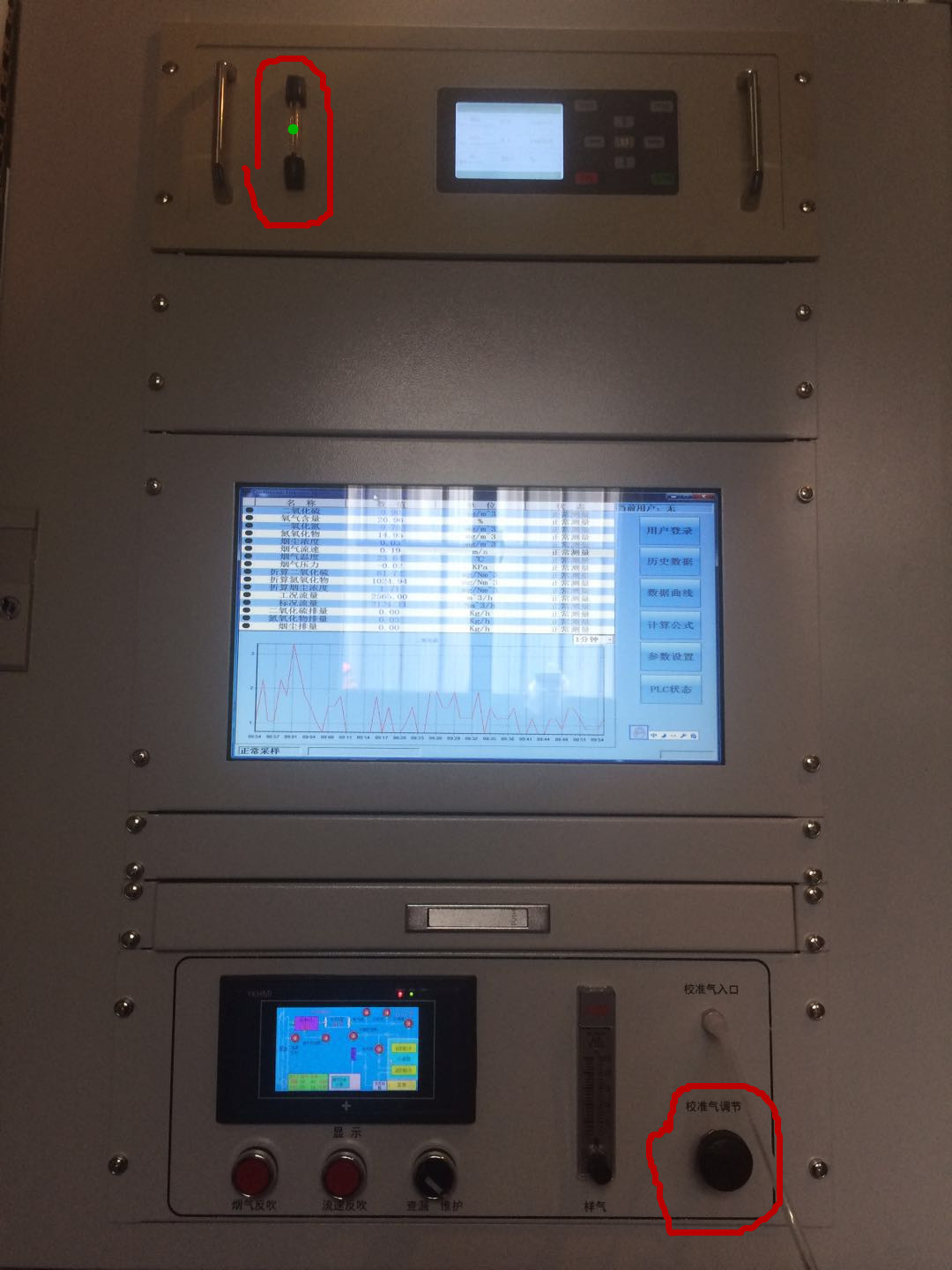

4.1.1选择维护，采样泵停止工作。

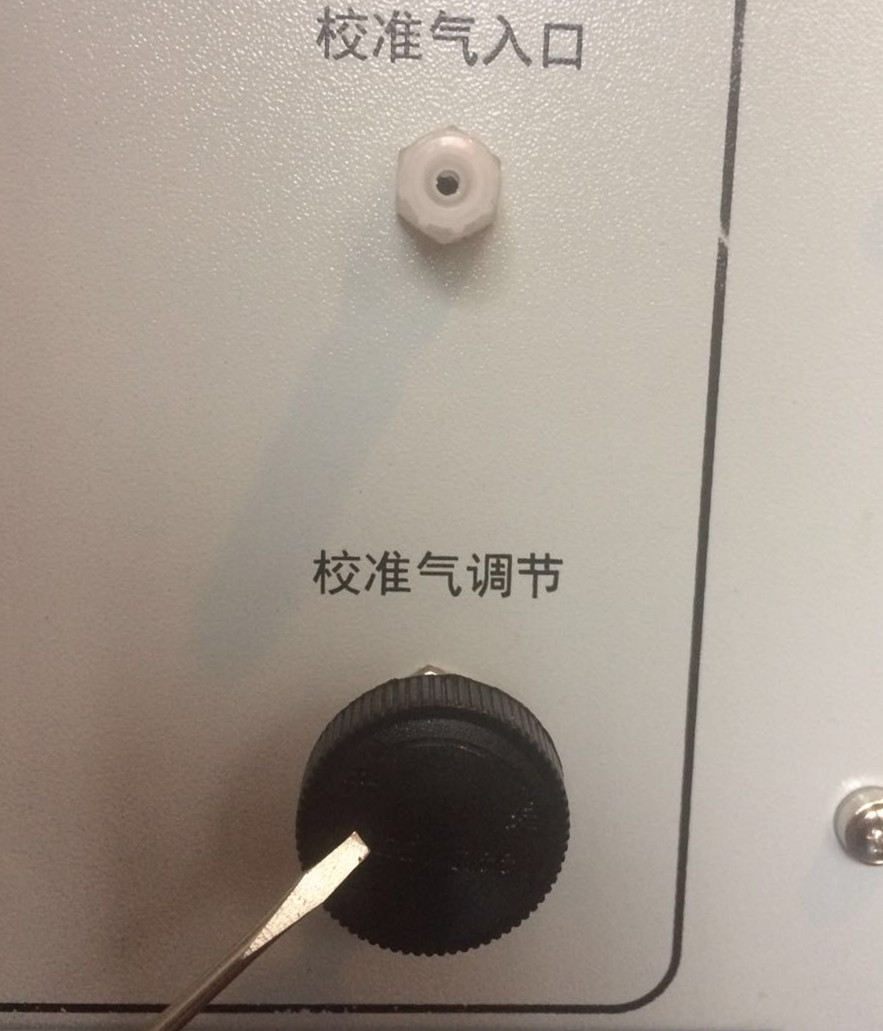

4.1.2选择校准气调节，顺时针旋转把它关闭：

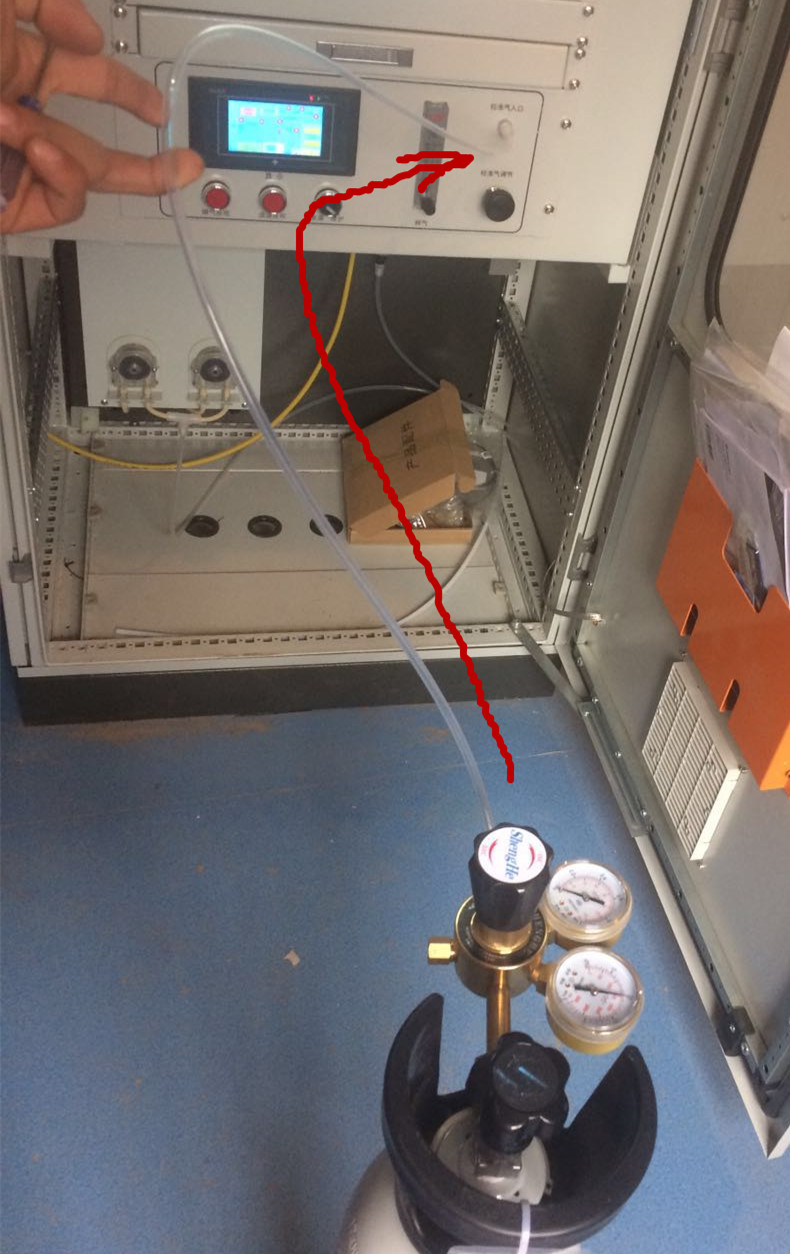

4.1.3零点气连接校准气入口：

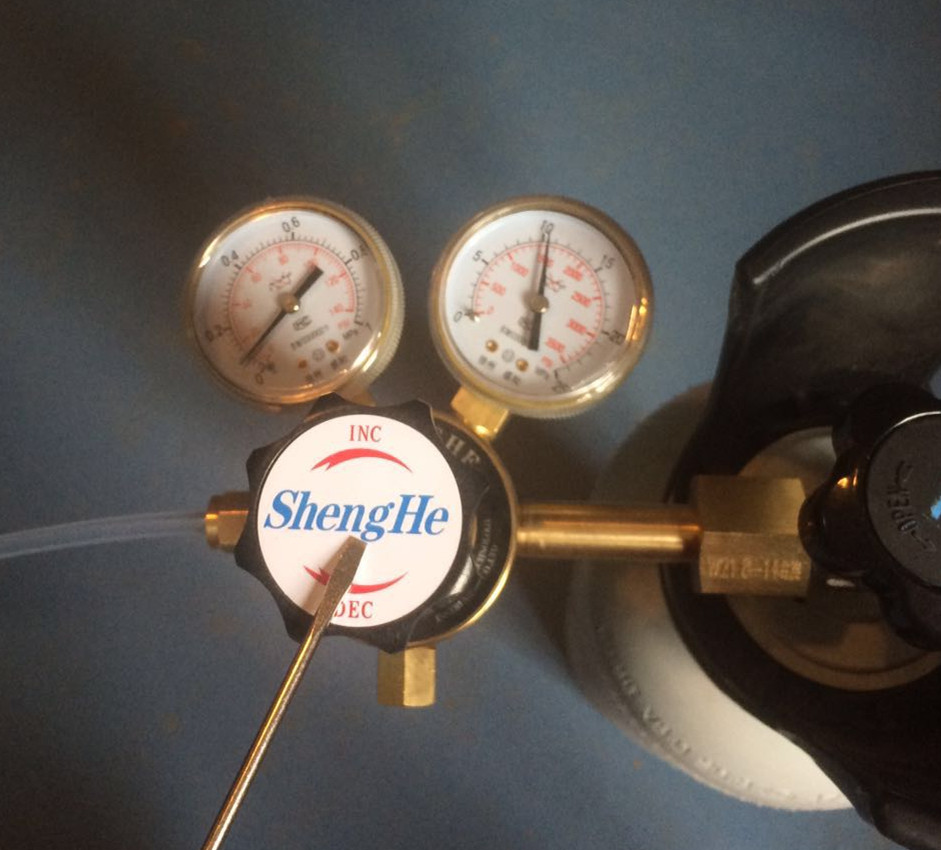

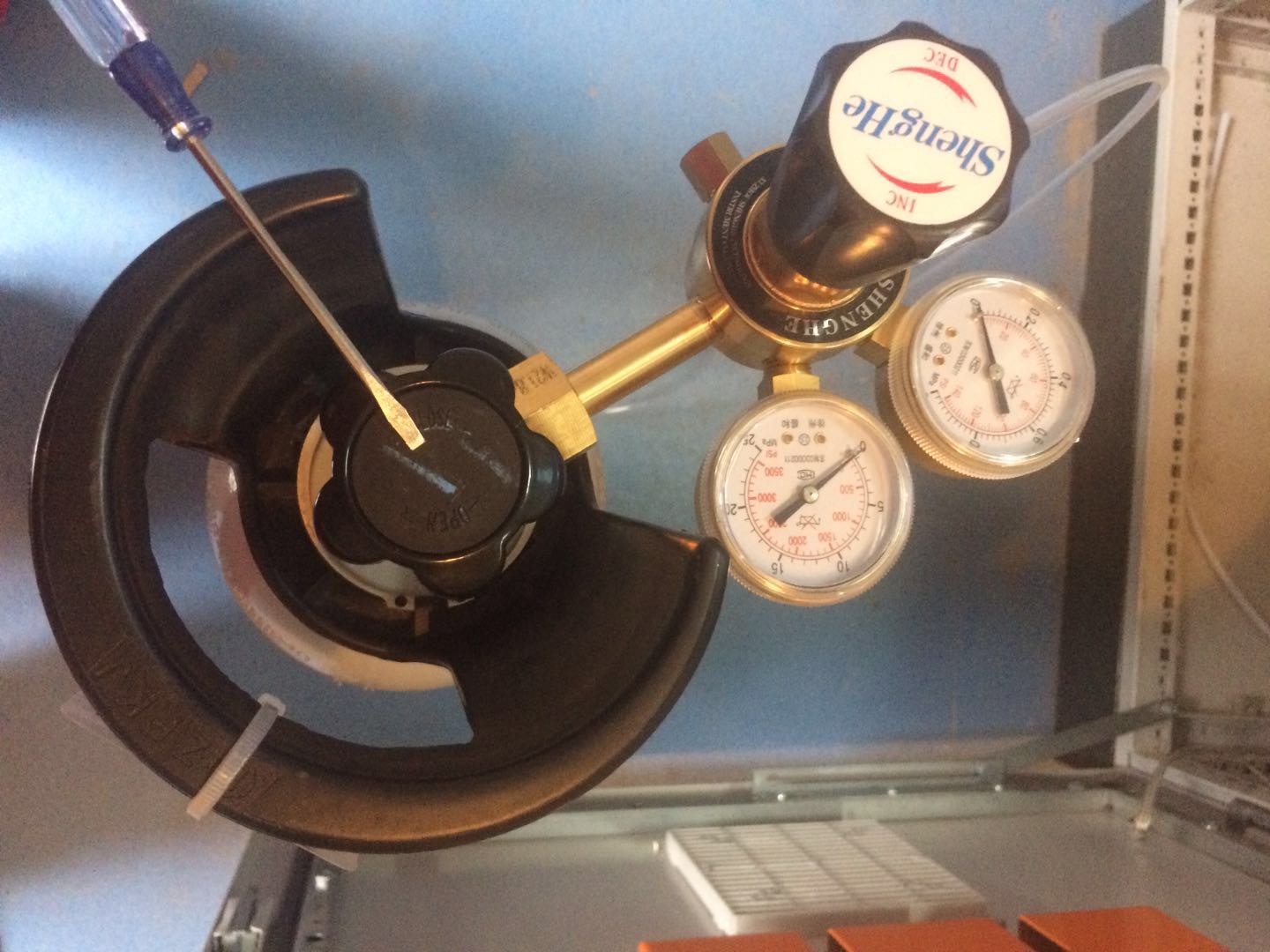

4.1.4逆时针旋转打开标准气钢瓶，减压阀右边压力表显示当前压力


4.1.5顺时针旋转减压阀，直至左边的压力表达到0.1Mpa左右：


4.1.6逆时针旋转打开校准气调节的同时，眼睛紧盯着上方烟气分析仪的流量计，直至流量计浮球达到一升的位置（流量计中间）。切记不要压力过大，以免损伤传感器！

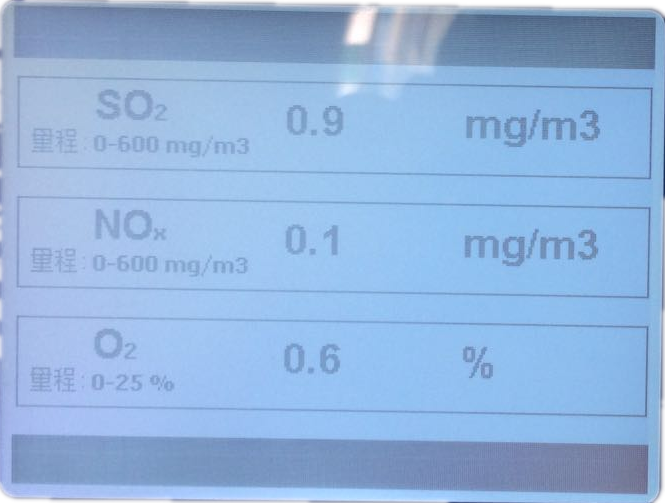

4.1.7通入零点气后，稍等五分钟左右，或显示数值稳定。如图所示：


4.1.8按ZERO键，进入以下界面，等数据稳定后，按ENTER键进行调零：

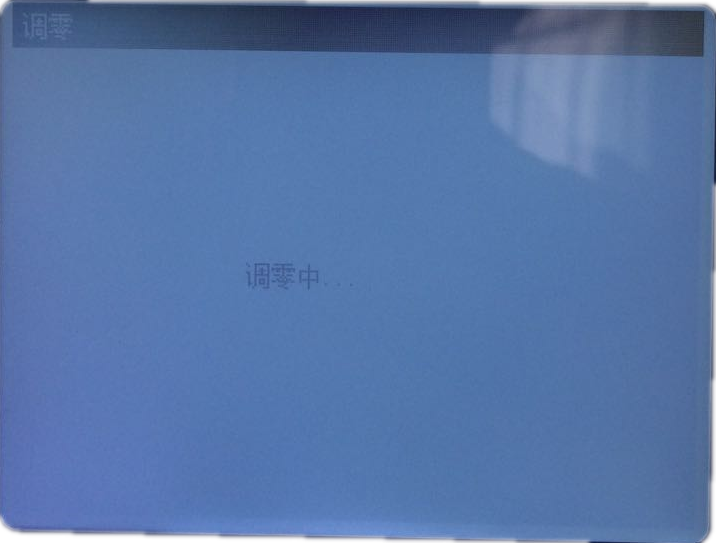

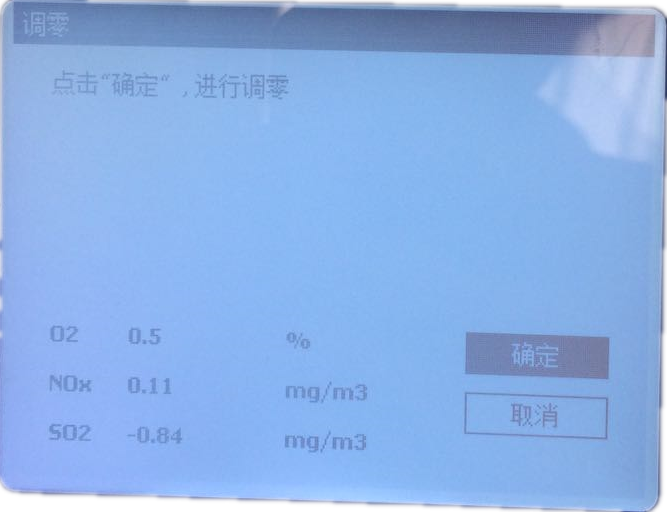

4.1.9调零中界面：


4.1.10调零完成后按ESC键返回主界面。
4.1.11顺时针关闭氮气上的阀门、逆时针关闭减压阀、关闭校准气调节、用活动扳手把减压阀从氮气瓶上分离。
4.2量程校准（校满）
4.2.1减压阀连接量程气钢瓶后，接下来的操作从4.1.1至4.1.7是一样的，就不再重复了。

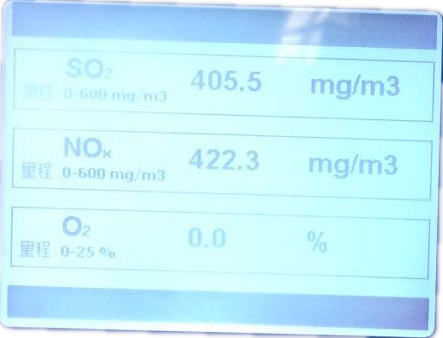

4.2.2通入量程气后，稍等五分钟左右，或显示数值稳定。如图所示：

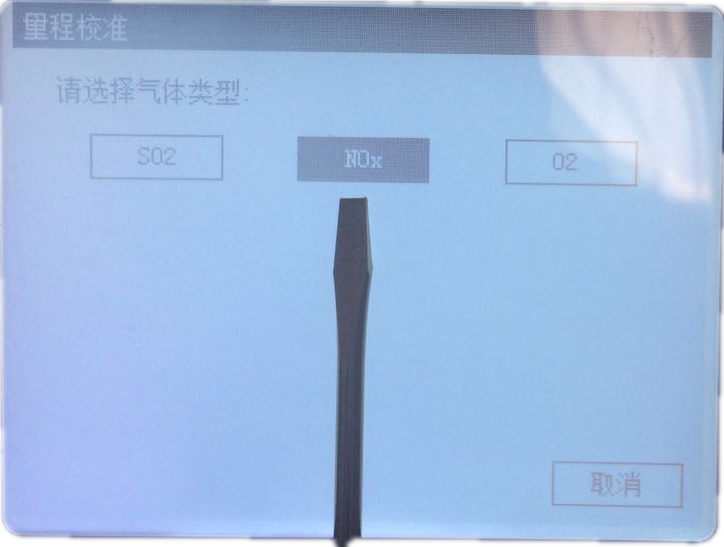

4.2.3按SPAN键，进入以下界面，选择SO2，按ENTER键进行量程校准：

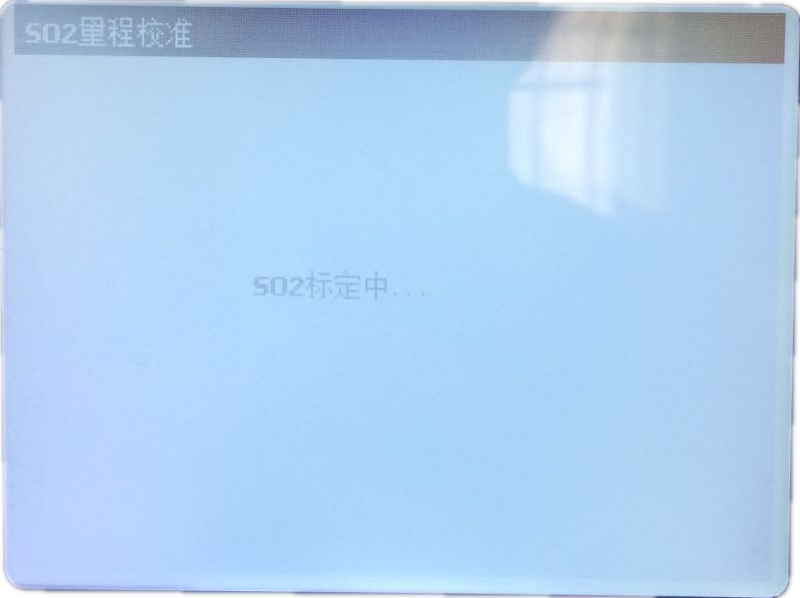

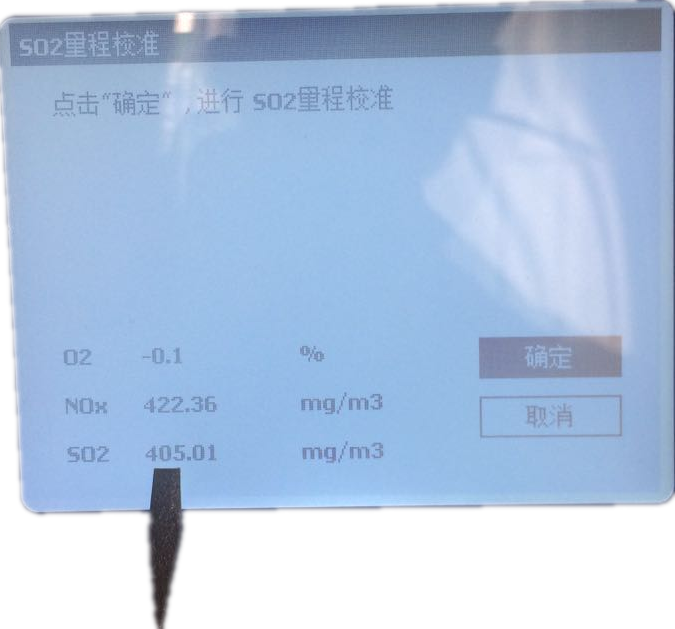

4.2.4 SO2量程校准中界面：

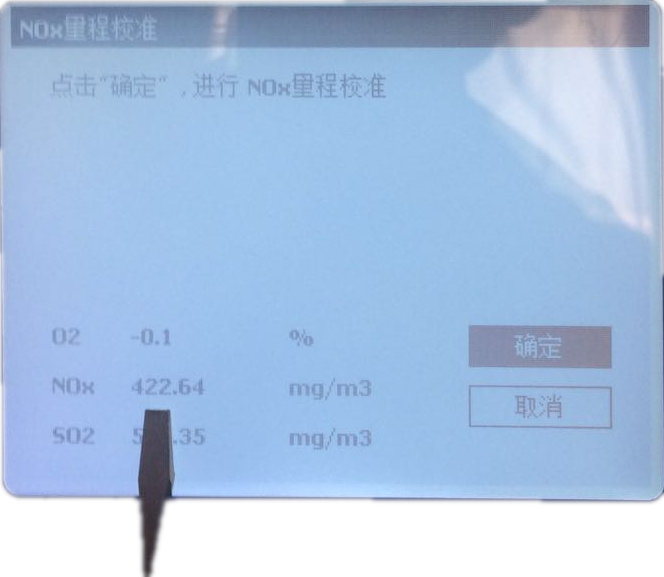

4.2.5按ESC键，返回上一级，选择NOx，按ENTER键进行量程校准：

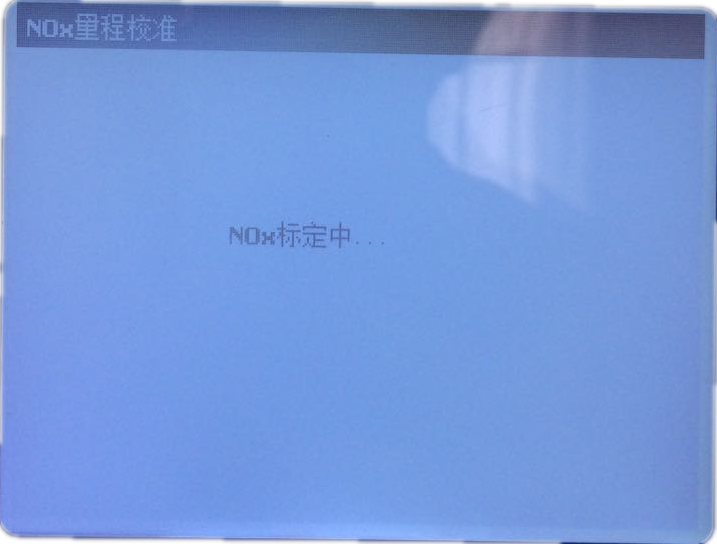

4.2.6 NOx量程校准中界面：

以上就是零点和量程校准的整个操作过程，接下来撤掉标准气就可以了。

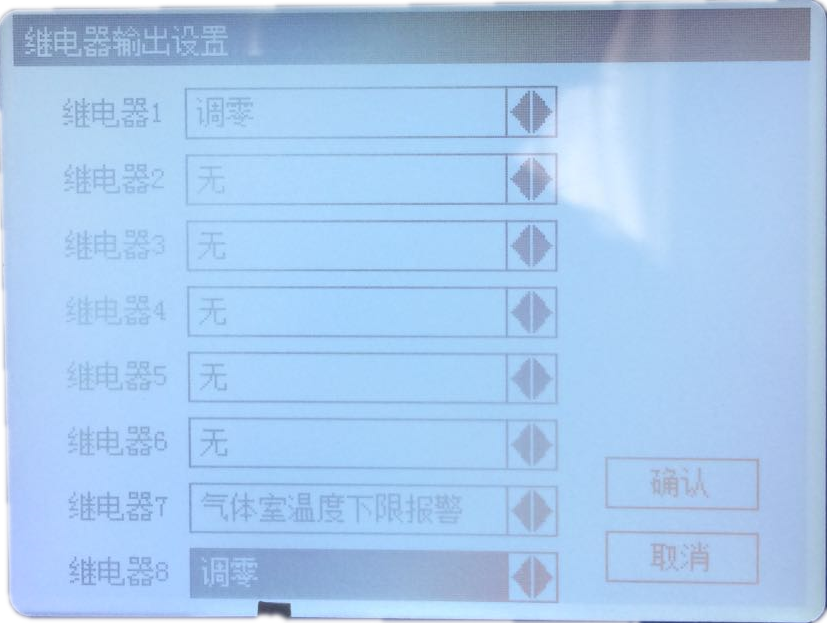

五、因为烟气分析仪具有自动抽空气调零功能，要启动烟气分析仪里面的电磁阀和抽气泵。接下来就把（3.2）调零界面中的调零通气类型按左移键或右移键修改成空气，再把（3.7）继电器输出设置中的把继电器8的无修改成调零。调整完之后，返回到主界面就可以了。

六、测量

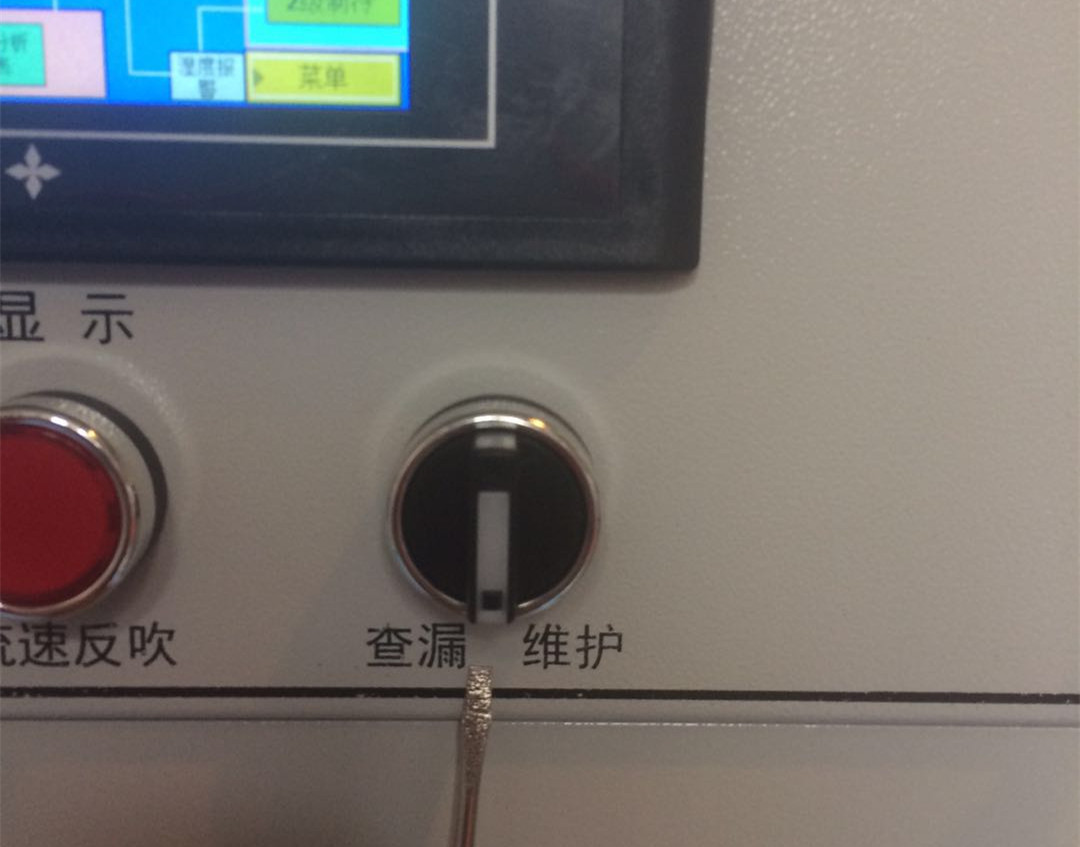

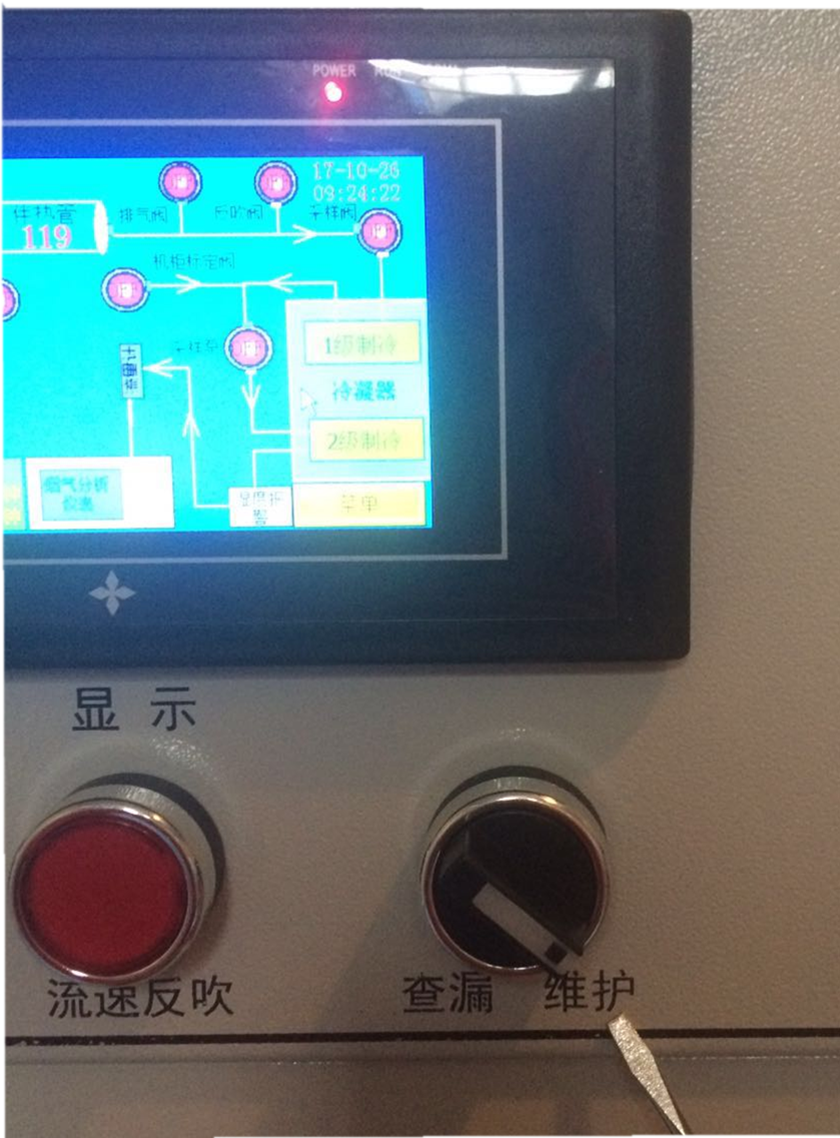

以上操作完后，把校准气调节顺时针旋转关闭，然后把维护档顺时针调到中间就可以正常测量了。
