垃圾焚烧烟气处理SCR脱硝系统的自动控制主要有进口烟气温度控制及喷氨自动控制等。进口烟气温度控制主要通过控制SGH(蒸汽—烟气管式换热器)蒸汽流量，使SCR进口烟气温度达到催化剂活性温度范围230℃±10℃，SGH的换热后疏水回至全厂中压疏水扩容器。喷氨自动控制是SCR脱硝系统自动控制系统的关键，也是SCR脱硝系统投运稳定运行，确保烟气处理系统出口烟气NOX达标排放的重要手段。

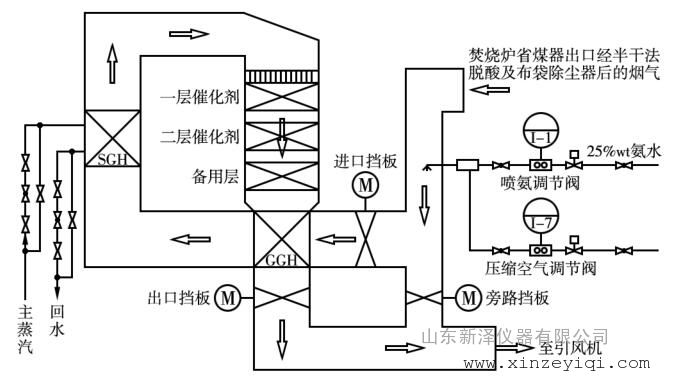

某垃圾焚烧烟气处理SCR脱硝系统喷氨自动控制系统如图2所示。

图 2 某垃圾焚烧烟气处理SCR脱硝喷氨自动SAMA

喷氨自动控制实质上是2个PID串级氨水调节阀：主PID利用锅炉负荷及省煤器出口NOX及烟囱出口NOX的设定值，通过相关数学公式计算得出需喷入的氨量值，并与系统实测的喷氨量比较，调节喷氨调节阀，使实际喷氨量与所需量一致，控制喷入SCR脱硝系统的还原剂氨量;副PID是通过烟囱出口NOX的设定值及烟囱出口实测的NOX的比较，经PID运算计算输出(输出控制在0.7～1.3)，这个输出值用来对主PID中的理论计算需喷入的氨量值进行修正。

通过两个串级PID的自动调节，可以确保垃圾焚烧烟气处理SCR脱硝系统喷氨量随锅炉负荷、省煤器出口NOX、烟囱出口NOX及DCS画面设定的NOX排放值等各种因素的变换而自动调节，以完成依据排放标准而控制NOX的目的，同时可以兼顾SCR脱硝系统的氨逃逸指标。
